近日，材料科学与工程学院吴家刚教授团队在无铅钛酸铋钠基弛豫铁电陶瓷的电畴结构调控方面取得重要进展。该团队利用精细化组分调控的手段，首次在块体铁电材料钛酸铋钠基铁电陶瓷中发现且证实了具有多极性拓扑构型的纳米尺度的泡状铁电畴结构。通过高分辨-扫描透射电镜、压电力显微镜对泡状电畴里的拓扑形貌进行了实空间成像，并用相场模拟的手段揭示了观测到的现象源于强、弱自发极化铁电相的块体能、弹性能和静电能的相互调制作用。该工作为研究块体铁电材料中的拓扑电畴结构提供了一种新思路，相关成果以“Nanoscale bubble domains with polar topologies in bulk ferroelectrics”为题发表在国际顶级期刊《Nature Communications》上。论文第一作者为我校博士研究生殷杰，我校吴家刚教授为共同通讯作者，我校为该论文的第一署名单位。西安交通大学和新加坡国立大学为共同一作和共同通讯单位（宗洪祥为共同第一作者，武海军和Stephen J. Pennycook为共同通讯作者），合作单位还包括北京航空航天大学。

薄膜材料可以有效控制极化场和退极化场，因而通过改变铁电层和顺电层之间的外延应力，在多层薄膜中可实现对拓扑电畴结构的操控。然而，这类有效的外延应力却不适用于块体材料，这也限制了这些具有丰富物理性能的拓扑结构在块体铁电材料中的应用。块体铁电材料的总自由能主要受共存相的块体能、弹性能和静电能的调制，这也决定了最终观察到的铁电畴的构型。弛豫铁电陶瓷作为一类具有优异的机电耦合响应的功能材料，近些年来吸引了越来越多的研究人员对其具有多相共存的微观结构开展研究。本文首次在块体Bi0.5Na0.5TiO3基弛豫铁电陶瓷中发现且证实了泡状铁电畴的存在，还指出了该类材料中极性斯格明子存在的可能性。

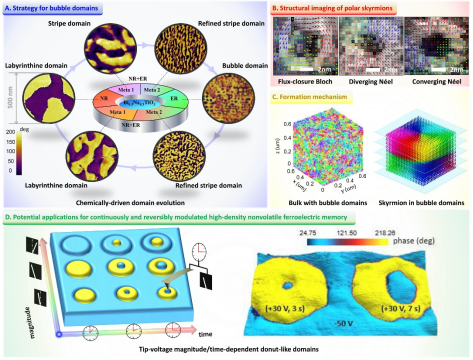

图例：A. 在钛酸铋钠基弛豫铁电陶瓷中通过化学改性来诱发泡状畴的策略。B. 用球差校正的STEM对潜在的极性斯格明子进行实空间成像。C. 相场模拟的结果揭示块体铁电材料中的多种极性结构。D. 泡状畴在外加电场作用下演变为“甜甜圈”状电畴结构，在高密度存储方向可能具有潜在的应用价值。

近年来，就无铅块体铁电陶瓷的电学性能及其结构解析方面的研究，该团队已在JACS、Adv Mater、EES、Chem Rev、Chem Soc Rev、Prog Mater Sci等国际高水平期刊上陆续发表多篇论文。

Nature Communications《自然 通讯》是国际顶级科技期刊Nature《自然》杂志的子刊，是一个集生物学、物理学、化学、材料学等多学科、多领域的综合性杂志，在该杂志上发表的论文代表着对业内专家来说具有重要意义的突出科研进展。

上述研究工作得到国家自然科学优秀青年基金(51722208)和国家自然科学基金重点(52032007)等项目资助。

原文链接：https://www.nature.com/articles/s41467-021-23863-w
